Чи відчуваєте себе досить сміливим, щоб створити 3D-принтер з нуля? Збираємо 3d принтер своїми руками. Це приваблива недорога опція, якщо у вас обмежений бюджет.

Це також фантастичний спосіб дізнатися про те, як працює 3D-друк. Немає кращого способу зрозуміти основи моделювання розплавленого осадження, ніж зібрати власну машину. Це теж дуже приємно.

ПОПЕРЕДЖЕННЯ. Для складання кожного комплекту 3D-принтерів з цієї статті потрібно не менше кількох годин.

Типовий час збирання варіюється від комплекту до комплекту. Багато що також залежить від якості наданих інструкцій. Зазвичай вони доступні онлайн, і ви можете вільно переглянути їх, перш ніж зробити покупку.

Тим не менше, більшість наборів в цьому списку в кінцевому підсумку забере у вас як мінімум чотири-вісім годин. Це тому, що ця стаття, на відміну від більш ранніх версій, містить тільки повні комплекти для самостійної збірки, а не полусобранное 3D-принтери.

Слід також пам’ятати, що цей варіант буде більш складним, ніж покупка повністю зібраного і протестованого верстата. Незважаючи на те, що вам будуть надані супровідна документація і керівництва, які допоможуть вам у вашому подорожі, ви, по більшій частині, будете робити поодинці. На щастя, є відмінні спільноти, які допоможуть вам.

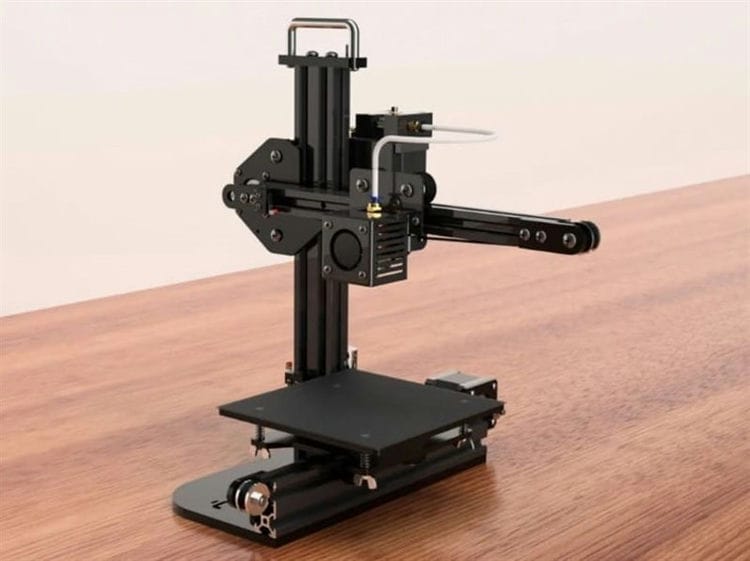

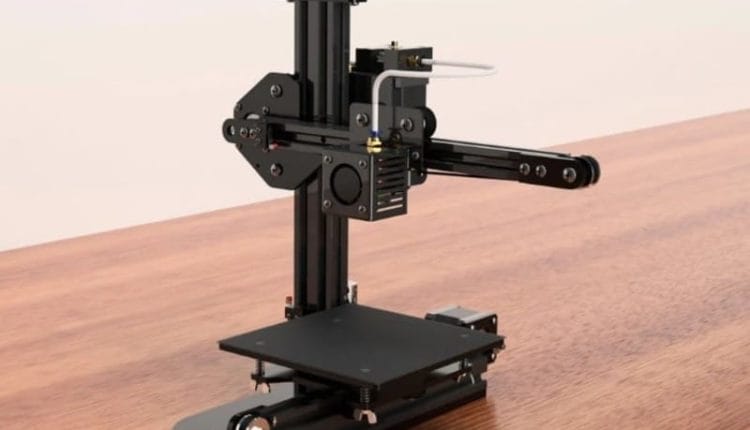

Tronxy X1

ОСОБЛИВОСТІ

Обсяг збірки (мм³) – 150 x 150 x 150

Час збірки (годину) – 3

Підключення – USB, SD Card

Ліжко з підігрівом -?

Ринкова ціна (USD) – 140

В очах виробника мінімалізму Tronxy X1 – це дешевий комплект для 3D-принтера DIY, це мрія. Ця дивно сконструйована машина не схожа на ваш звичайний декартівський принтер. Але все ж вдається забезпечити хороший розмір збірки (150 x 150 x 150 мм) і друк з високою роздільною здатністю.

Якщо ви шукаєте комплект для 3D-принтера DIY, але вам потрібно щось бюджетне і недороге? Уважно подивіться на Tronxy X1.

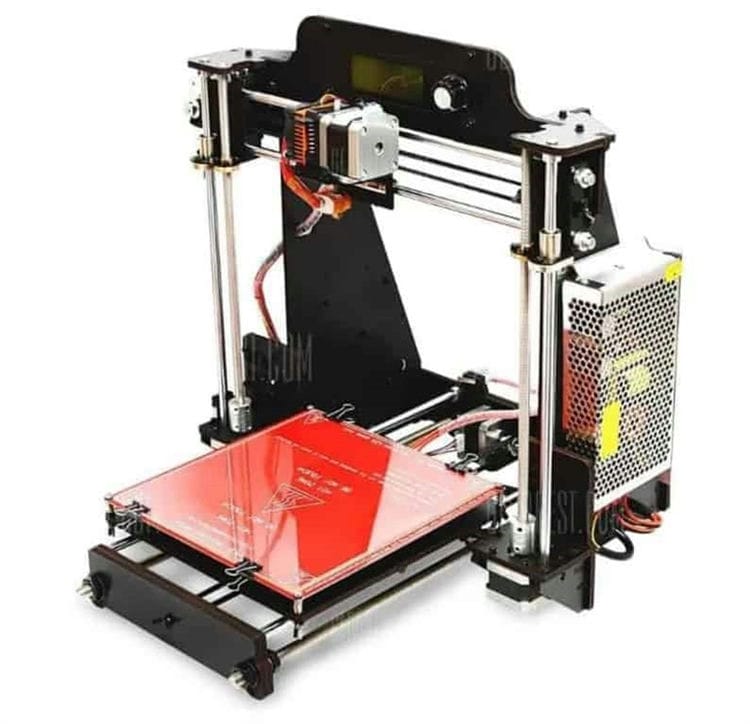

Geeetech Prusa i3 Pro W

ОСОБЛИВОСТІ

Обсяг збірки (мм³) – 200 х 200 х 180

Час збірки (годинник) – 8

Підключення – USB, SD-карта

Ліжко з підігрівом – так

Ринкова ціна (USD) – 150

Geeetech Prusa i3 Pro W вийшов в кінці 2017 року, що дає нам ще один привід взяти i3 Пруса. Час збірки має бути приблизно 8 годин.

Що виділяє цю модель, так це варіант Wi-Fi. Який обійдеться вам приблизно в додаткові 20 доларів. Geeetech навіть розробив додаток, щоб ви могли управляти своїм принтером зі смартфона.

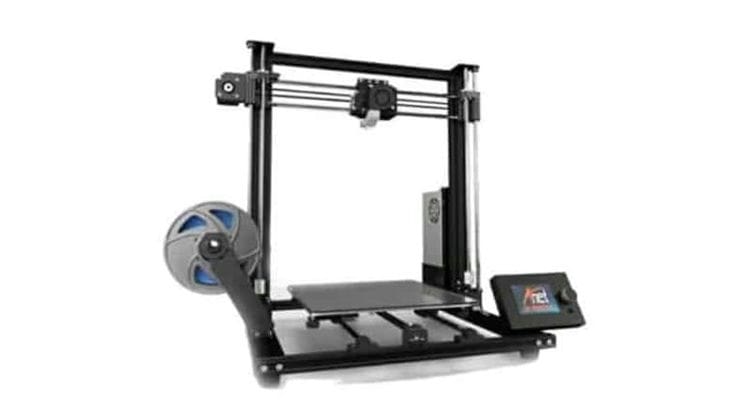

Anet A8 Plus

ОСОБЛИВОСТІ

Обсяг збірки (мм³) – 300 x 300 x 350

Час збірки (годинник) – 8

Підключення – USB, SD Card

Ліжко з підігрівом – Так

Ринкова ціна (USD) – 165

Анет A8 Plus 3D принтер є вдосконаленою версією надзвичайно популярною Анет A8. Показуючи більший обсяг збірки і вишуканий дизайн рами.

Дуже популярний настільний 3D-принтер Anet A8. Він випускається у формі DIY. І ознаменував нову еру доступності для технології FDM. І хоча це був незаперечний успіх з точки зору популярності, у нього, безумовно, були і деякі недоліки.

Вони включають неакуратний дизайн і проблеми з електрикою. Це робить 3D-принтер потенційно пожежонебезпечним. Команда Anet прагнула вирішити ці проблеми за допомогою Anet A8 Plus. Це нова і поліпшена версії флагманського 3D-принтера виробника.

A8 Plus має нову конструкцію рами, збільшений об’єм збірки, рухливий екран. І інші інтригуючі функції. Краще за все, його можна знайти приблизно за 300 доларів. Просто невелике підвищення ціни для більш ніж декількох доробок!

Creality Ender 2

ОСОБЛИВОСТІ

Обсяг збірки (мм³) – 150 x 150 x 200

Час збірки (годину) – 3

Підключення – USB, SD Card

Ліжко з підігрівом – Так

Ринкова ціна (долари США) – 170

Добре відомий своїм CR-10, Creality3D також виробляє ряд інших 3D-принтерів, включаючи Ender 2. Що виділяється цим комплектом для 3D-принтера?

Та його маленька площа і однаково маленький цінник, звичайно! Крім того, приблизно три години збірку. Це один з найпростіших принтерів в цьому списку.

Creality Ender 2 – це відмінне співвідношення ціни і якості для 3D-принтера. Його легко зібрати, він оснащений підігрівом ліжком, автоматичним вирівнюванням і будівельним об’ємом 150 х 150 х 200 мм.

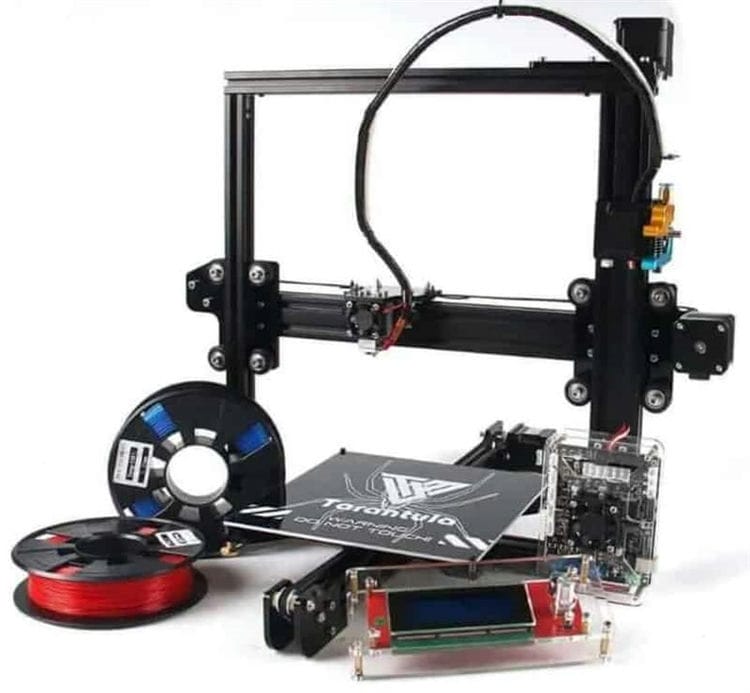

Тево Тарантул

ОСОБЛИВОСТІ

Обсяг збірки (мм³) – 200 х 200 х 200

Час збірки (годинник) – 8

Підключення – USB, SD Card

Ліжко з підігрівом – Так

Ринкова ціна (долари США) – 180

Tevo Тарантул є дешевим «зроби сам комплект 3D – принтера» з рамної суцільнометалевої конструкцією. Як матеріал рами використовується екструдований чорний анодований алюміній з акриловими пластинами, нарізаними лазером. А також блок управління і колеса на підшипниках з V-подібною канавкою для плавної і тихої роботи.

Додаткове оновлення, яке слід розглянути? Це функція автоматичного вирівнювання. Яка використовує датчик наближення і модифіковане вбудоване програмне забезпечення для виявлення алюмінієвого друкувального пристрою. Це витончено. Тому що вам не потрібно буде заново налаштовувати друковану ліжко з’являвся щоразу перед початком друку.

Delta на рейках

Delta-компоновка має свої переваги, дозволяючи друкувати високі моделі, при цьому сам принтер залишається досить компактним. Використання рейкових направляючих дозволяє забезпечити необхідну плавність і рівномірність руху по осях, до наявності якої особливо чутливі пристрої з подібним компонуванням.

Автор цього проекту Геральд Клейн (Gerald Klein) побудував 3d принтер на рейках своїми руками висотою 1 метр і діаметром підстави робочої поверхні 30 см.

В основі конструкції три метрових відрізка лінійних рейкових направляючих C-Beam. Переміщення голівки здійснюється через ремінний привід від трьох крокових двигунів. Основа робочого столу і верхньої частини принтера – алюмінієві пластини товщиною півдюйма. Автор особливо підкреслює, що при такій компоновці особливо важлива їх ідеальна площину. У запропонованому ним варіанті пластина отримана водної різкою.

Double D-Bot на рейках

Рейкові напрямні розумно використовувати тільки там, де вони забезпечать високу точність. Іншими словами переміщення столу вгору і вниз можна організувати за допомогою гвинтових напрямних, використовуючи рейки тільки на X і Y осях.

Проект саме такого 3D принтера (назва автора – Double D-Bot 400mm x 400mm x 600mm) створений на openbuilds користувачем Troy Proffitt. На момент написання статті він ще не завершений, але за наявними фотографій вже можна отримати уявлення про те, як будуть використовуватися рейкові і гвинтові напрямні.

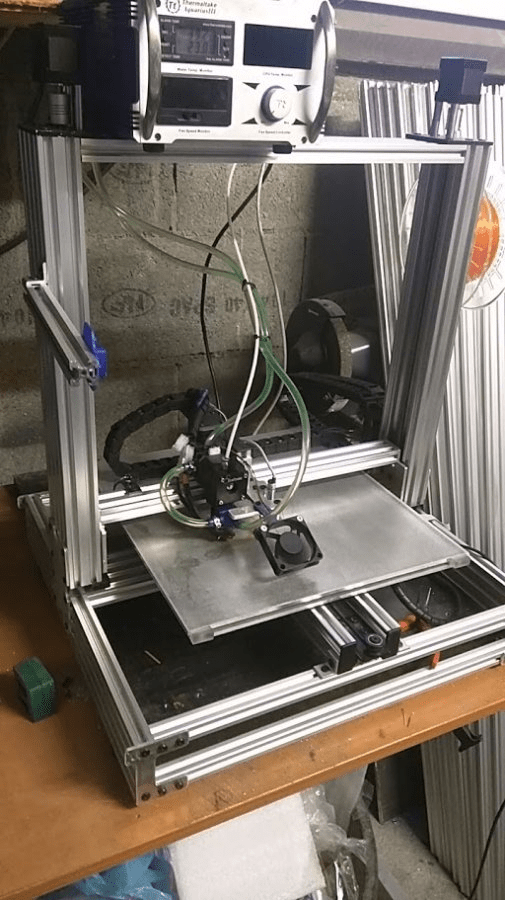

Рейки Vslot разом з C-Beam

У цьому проекті 3D-принтера використані два типи рейкових направляючих. Vslot забезпечує переміщення тільки для осі X, а дві інших працюють на C-Beam. Автор проекту – mytechno3d.

Крім варіацій з використанням рейкових направляючих, цей проект відрізняє наявність водяного охолодження для хотенда, а значить на ньому можна печататть високотемпературними пластиками, наприклад – нейлоном .. В описі автор наводить лише специфікацію проекту і кілька креслень деталей, які були розроблені щоб зробити цей 3d принтер своїми руками.

Ось короткі характеристики:

Харчування: 24V
Плата управління: Smoothieboard
Водоохолоджуваний екструдер: Duyzend
Робоча поверхня: боросилікат 400 × 380 або алюмінієва пластина
Підігрів: 24 V
Осі Z і Y: C-BEAM
Ось X 2040 рейкова напрямна Vslot
Охолодження: стара система охолодження води для ПК Thermaltake

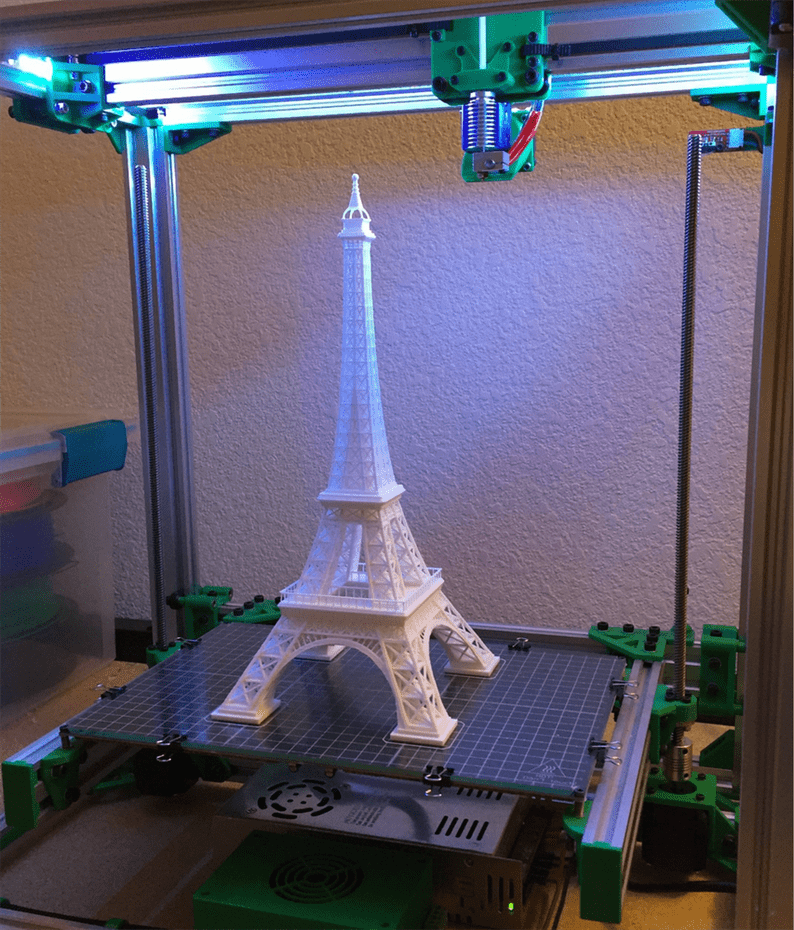

D-Bot Core-XY на рейках

Варіант побудови з 3D принтера своїми руками, запропонований користувачем spauda01 сервісу Thingiverse, має на увазі використання рейкових направляючих на всіх осях, крім підйому столу: для нього використовуються гвинтові. Але оскільки в вертикальному напрямку коливання не настільки великі, рішення цілком має право на існування.

Для цього 3d принтера своїми руками доступні креслення, специфікації і навіть відео з процесом складання та налаштування. Сам проект є значно змінений Core-XY C-Bot з кілька збільшеним в висоту доступним об’ємом друку (300мм x 200мм x 325мм) і використанням більш простих і доступних версій комплектуючих. В результаті підсумкова вартість проекту оцінюється автором приблизно в $ 200, що дуже навіть непогано для 3D принтера на рейкових направляючих.

Торгівля тривимірними зображеннями для друку на 3D-принтерах

3D-принтер – це революційний пристрій для домашнього бізнесу. Тепер реалізація хороших промислових ідей стала доступна малому бізнесу. Більше творчих людей зможуть самостійно реалізуватися і розвиватися, заробляючи собі на життя і займаючись улюбленою справою одночасно.

Слід врахувати прогнозоване зростання конкуренції. Але чесна конкуренція – це скоріше добре, ніж погано. Найближчим часом 3D-принтер стане побутовим пристроєм. Це означає, що перейде нове важлива зміна в сучасному світі. Зросте кількість споживачів 3D моделей створених в програмах для тривимірного моделювання. Цей факт вплине першу можливість заробітку від популярності побутових тривимірних друкуючих пристроїв. Чи не принтером єдиним! Сьогодні вже існує кілька стоків по продажу тривимірних зображень (3D моделей). А через рік злетить попит, який підніме ціну за труди 3D дизайнерів та інженерів. Адже легко уявити, як люди вітають один одного по електронній пошті або в соціальних мережах, але в якості подарунка будуть слати не електронний «прикольні» листівки, а файли готових 3D моделей. Іменинник зможе їх роздрукувати на своєму побутовому 3D-принтер і отримати свій корисний подарунок. Важливо відзначити, що один файл може продаватися безліч разів.

До списку ідей на тему: “Що можна надрукувати на 3D-принтері?” Слід додати пункт: «торгівля файлами для тривимірних принтерів». Завдяки 3D-принтера можна заробляти ще до його наявності. Торгівля тривимірними зображеннями – це перший і резидуальний (пасивний) дохід від продажів файлів для тривимірної друку із пластику. Вчитися 3D дизайну потрібно починати вже сьогодні, щоб завтра бути одним з перших серед продавців.

За допомогою 3D-принтерів створюють інноваційні винаходи

Прекрасний приклад того як можна надрукувати на 3D-принтері свою ідею і втілити її в життя, давши світові нове корисний винахід. Дуг Гонтерман і Джессіка Лайнбері за допомогою 3D-принтера втілили в життя свій інноваційний продукт. Вони винайшли ложечку, яка допомагає дітям швидше навчитися їсти самостійно, не забруднивши себе і все навколо.

З безпечного пластику домашні винахідники надрукували два види свіх винаходів. Ложечка з наскрізним отвором з незвичайною формою – для густої каші. І ложка зі спеціальними заглибленнями для рідкої їжі. Але щоб домогтися найкращого результату, потрібно було пройти цілий ряд випробувань. І ті ложки, які вийшли з найкращим ефектом, істотно відрізняються від тестових версій. Виконати винахідницьку роботу, неодноразове тестування, відточування виробів для досягнення найкращого результату дозволила технологія 3D-друку. А скільки ще ідей зберігається в думках малих і домашніх підприємців, якими люди ще багато разів будуть захоплюватися.

Види 3D-принтерів і принцип їх роботи

3D-принтери використовуються для створення об’ємних моделей за допомогою накладання певного матеріалу в кілька шарів. Об’єкт виростає шар за шаром. Принцип пошарового нарощування отримав назву «адитивні технології». Як зразок використовується тривимірна цифрова модель. Сьогодні існує безліч видів 3D-принтерів. Вони можуть відрізнятися принципом роботи, розміром друкованої області, а також габаритами.

3D-принтери порошкового типу

Використовується принцип порошкової друку. Порошок наноситься на поверхню, далі його розплавляє лазер або розчинник, так нарощуються шари створюваної моделі. Головна перевага такого обладнання полягає в тому, що порошковий принтер може працювати з великим спектром речовин і матеріалів, наприклад з металом, гіпсом або склом. Отримувані моделі можуть бути кольоровими. Ці принтери досить дорогі і вимогливі до обслуговування.

Ціна на такі моделі починається від 600 000 рублей. Їх купують конструкторські бюро або великі дизайн-студії.

3D-принтери на основі стереолітографії (SLA)

Основний принцип роботи – лазерний друк. В якості базового матеріалу для друку може використовуватися світлочутливий смола. Під впливом спеціального лазера або цифрового проектора перший шар смоли твердне і після цього нарощується наступний шар. Ці етапи повторюються до тих пір, поки модель не буде завершена. До переваг варто віднести ідеально гладку друк і мінімальну товщину шарів. Недоліком є обмежена площа (через вузького потоку світла) і низька швидкість друку. Така друк нерідко застосовується в ювелірній галузі, де розміри підсумкових виробів не дуже великі. Ціна на таке обладнання починається від 100 000 рублів.

професійний 3D-принтер

3D-принтери за професійним спрямуванням (FDM)

Використовують технологію FDM-друку. Характеризуються Ще більше функцій потенціалом, наприклад, можуть ефективно працювати з мінімальними по товщині шарами пластикової нитки або автономно. У таких принтерів по два екструдера і велика друкована область, в порівнянні з побутовими. Вироби виходять гладкими. Ціна пристроїв починається від 100 000 рублів.

3D-принтери базового напрямку (FDM)

Доступний за ціною варіант обладнання. Конструкція простіша, ніж у попередніх. Принцип роботи заснований на послойном наплавленні пластикової нитки. Нитка подається через одне сопло. Для таких принтерів характерна низька швидкість друку і невелика робоча область. Для роботи застосовується широкий спектр поширених видів пластику. Ціна на такі принтери набагато демократичніша і починається від 13 000 рублів

Основні характеристики

Робочий матеріал – різні види пластика, порошок або фотополімер. З пластикової нитки створюються прототипи з різним ступенем міцності і гнучкості. Фотополімери дозволяють створити високодеталізовані зразки, затребувані в ювелірній промисловості і в стоматології. Порошкова технологія використовується в будівництві та кулінарії – вона дозволяє друкувати металом, бетоном або навіть шоколадом.
Розмір друкованої області. Одна з найважливіших характеристик. Від неї залежить максимальний розмір друкованої фігури. Вважається по трьох осях: ширина, глибина і висота. У кожного виду принтерів область друку різна. У домашніх 3D-принтерів вона становить близько 10-20 см в ширину, глибину і висоту. У той час як у професійних принтерів варіюється від 50 см і більше.
Якість друку. На якість друку впливають такі характеристики пристрою, як висота шару, товщина друкувальних голівок, температурний діапазон. Чим тонше шар, тим якісніше і міцніше виходить виріб. У FDM 3D-принтерах правильно підібрана температура плавлення пластику поліпшує зчеплення шарів і робить поверхню виробу більш гладким.
Швидкість друку. Від цього параметра залежить час виготовлення моделі. Чим складніше і більше об’єкт, чим повільніше переміщається друкована голівка. Чим тонше шар друку, тим більше часу йде на виготовлення деталі. Ці параметри можна регулювати. Наприклад, вказавши вищу товщину шару і збільшивши швидкість переміщення друкуючої головки можна скоротити час друку на 30-50%, втративши в підсумковому якості і міцності.

Програмне забезпечення. Сполучна ланка між 3D-моделлю в комп’ютері і фізичним об’єктом. Кожна модель принтера має власний додаток для управління печаткою. На сайті виробника завжди є актуальна посилання для завантаження. Якщо ви тільки починаєте шлях в 3D-друку, то вам достатньо зрозуміти кілька основних моментів в настройках, щоб почати роботу. Окрема категорія – спеціалізовані програми для створення і редагування тривимірних моделей. Вони можуть бути платними або безкоштовними, але для роботи в таких програмах необхідні спеціальні навички 3D-моделювання. Також можна завантажити безкоштовну готову 3D-модель з інтернету, завантажити в програму, налаштувати параметри друку і дочекатися результату.

Область застосування 3D принтерів

Незважаючи на те, що даний вид техніки практично недоступний пересічному користувачеві, його популярність вже поступово набирає обертів. І справа тут не тільки в рекламі і хороших відгуках. Об’ємна друк дозволяє виготовляти предмети високої точності, не вдаючись до різних технологічних процесів, тим самим уніфікуючи виробництво кінцевого продукту. Зрозуміло, будь-який керівник захоче мати таку пристроєм, який дозволяє раціоналізувати область його діяльності (будівництво, медицина і т.д.).

Багато великих компаній замовляють 3D принтери, здатні створювати великі предмети, іншим необхідна ювелірна, а часом і мікроскопічна точність, тому вони набувають більш точні девайси. Ціна за такий апарат часом може обчислюватися досить великими шестизначними сумами в доларовому еквіваленті, але це не зупиняє покупця, адже вигода, яку можна витягти з виробництва за допомогою цього пристрою, може виявитися набагато більше.

мистецтво

Звичайний принтер може роздрукувати фото в чорно-білому або кольоровому варіанті, але на цьому його можливості вичерпуються. У випадку з 3D принтером вони на цьому тільки починаються. Уже відбулося кілька виставок, на яких були представлені роботи кількох ентузіастів, виконані за допомогою пристроїв об’ємної друку.

Об’єктом цих виставок були об’ємні фотографії, що представляють собою зображення, якому надали обсяг. Це може здатися дивним, але в багатьох країнах Європи такий вид мистецтва, званий PrintArt, є дуже популярним і вже має безліч послідовників і прихильників.

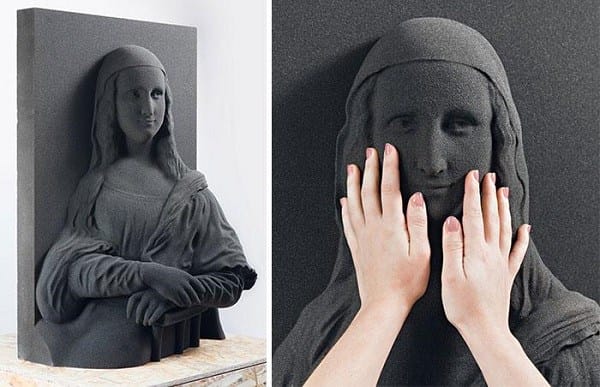

Портрет Мони Лізи в 3D

Кілька об’ємних портретів були продані за рекордні для цього напрямку мистецтва суми.

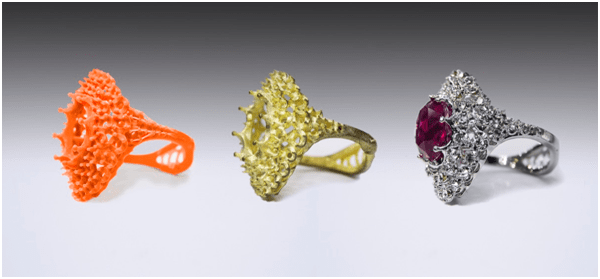

Область застосування в мистецтві не обмежується лише об’ємними фотографіями. Безумовно, це дуже технологічно, але це далеко не все, що може запропонувати 3D принтер на даний момент. Відомо відразу кілька експериментів з оцифрування античних статуй, частина з яких вдалося повторити за допомогою друку на 3D принтері з дивовижною точністю і достовірністю, причому явною перевагою служить можливість застосування практично будь-якого матеріалу. Хочете статую Аполлона з пластмаси в повний зріст? Немає нічого простіше: пристрій об’ємної друку з легкістю виготовить її для вас, володіючи матрицею-ісходником.

Відоме голландське будівельне ательє одним з перших почало приймати замовлення по дизайну і прикраси лицьової сторони будівель із застосуванням об’ємної друку. Кожен будинок, оформлений індивідуальної ліпниною, виготовленої на 3D принтері, є витвором мистецтва.
Невеликі старт-ап проекти пропонують послуги з об’ємною дизайну, заснованого на ретрофутурістіке і вінтаж. Все це досягається за рахунок створення декоративних елементів інтер’єру за допомогою об’ємної друку.
Відомий концепт 3D ручки, здатної писати особливими «чорнилом» (гарячий пластик, здатний приймати будь-яку форму) прямо в повітрі, вибудовуючи будь-які лінії, теж є різновидом об’ємної друку. Тільки в даному випадку не використовуються заздалегідь задані параметри исходника, що дозволяє створювати свою власну картину «прямо з повітря».

Зрозуміло, 3D принтер користується попитом у дизайнерів і художників, що вважають за краще йти в ногу з часом і задавати модні напрями в мистецтві.

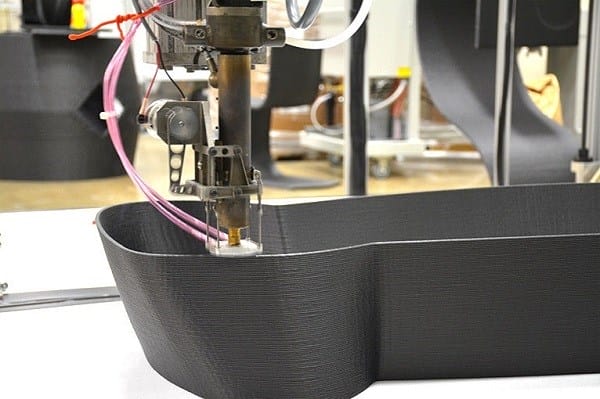

промисловість

Що можна надрукувати на 3D принтері, крім предметів інтер’єру і мистецтва? Таке питання поставили в китайській будівельної компанії, однією з перших запропонували послуги будинків нового типу, що зводяться буквально за місяці. Секрет в тому, що матеріал для їх будівництва виготовляється на 3D принтері, відповідно, має високу точність і не вимагає підгонки. У піднебесній з’явилися цілі райони будинків, зведених в найкоротші терміни за допомогою технологій об’ємної друку.

Будинок надрукований на 3D-принтері

Російські автомобільні компанії, що спеціалізуються на тюнінгу, вже пропонують покупцям високоточні деталі, що виготовляються під кожен конкретний екземпляр автомобіля. Йдеться про обваженнях, спеціальних спортивних бамперах і спойлерах, які ідеально підійдуть до вашої моделі, адже всі вихідні дані будуть зніматися прямо з вашого автомобіля.

Бампер на 3D принтері

Деякі 3D принтери по металу здатні роздрукувати всі, аж до важких паль і несучих елементів баштового крана.

Недалеко той день, коли багато моделей автомобілів будуть повністю виготовлені на 3D принтері, без залучення людської сили. Переваги подібного поліпшення технологічного процесу в наявності: принтер здатний працювати 24 години на добу, перериваючись лише на сервісне обслуговування, не вимагає зарплату і лікарняний, а також не проситься у відпустку. Немає нічого дивного в тому, що багато великих автоконцерни вже розпочали частково заміщати співробітників автоматикою, зокрема, 3D принтерами.

Медицина

В інтернеті є безліч відео, де нам демонструють, як дослідники з найсучасніших медичних центрів вчаться друкувати цілі органи. Це не фантастика і не справа завтрашнього дня – все вищеописане відбувається вже сьогодні.

Про перші прориви в області друку (швидкого вирощування) тканини людської печінки повідомили китайські лікарі. Так, поки що не вдалося надрукувати весь орган цілком, але початок покладено, а значить, це тільки питання часу. Причому, мова йде про повне заміщення органу, побудованого на біологічному матеріалі оперованого, а значить, відторгнення і вживання імуносупресорів можна уникнути. Це якісно новий крок в медицині, яка знаходиться в очікуванні цілого пласта відкриттів, пов’язаних з об’ємною печаткою органів.

Наші співвітчизники теж не сидять склавши руки, не бажаючи залишатися на периферії технологічного прогресу. Відразу кілька НДІ, що спеціалізуються на дерматології, працюють в області друку шкірного покриву. Варто зауважити, що попит на вирощену шкіру великий, адже кожен день люди отримують травми і опіки, потрапляють в аварії і т.д. Чекати, поки шкірний покрив відновиться сам, занадто довго, а іноді такої можливості просто немає. Саме тут і приходять на допомогу технології об’ємного друку. Принтери за допомогою активного біологічний матеріал, вирощують новий шкірний покрив, який потім приживляється потерпілому.

Відсоток відторгнення такої шкіри набагато нижче, ніж у донорській. Та й сам процес займає менше часу, травми заживають набагато швидше.

Зробити шкірний покрив на принтері можна, але чи обмежуються його медичні можливості тільки цим? Звичайно, ні! В арсеналі об’ємної друку є чимало можливостей, які чекають своєї успішної реалізації. Схоже, 3D принтер послужить хворим не тільки як помічник в загоєнні ран, а й як хороший протезист. Мова йде не тільки про виготовлення високоточних протезів рухомих кінцівок, за допомогою яких люди отримують можливість не тільки ходити, але і бігати, брати участь в змаганнях, а й про внутрішній заміщення і протезуванні. Так, наприклад, ізраїльські лікарі успішно розвивають напрямки друку (або швидкісного вирощування) судин і артерій. Китайські лікарі недавно провели операцію, в результаті якої дорослій людині був імплантований штучний хребет, повністю надрукований на 3D принтері. У випадку з медициною можливості,

Сувенірна продукція

Друк пам’ятних сувенірів і невеликих колекційних фігурок – відмінна ідея для стартапу. Головне – мати хоча б мінімум художніх навичок і знайти постійні канали збуту. Наприклад, фанати комп’ютерних ігор і фільмів будуть раді придбати мініатюрні копії своїх улюблених персонажів. Ще один варіант – друк оригінальних чохлів на телефон.

рибальські вироби

Досвідчені рибалки завжди знаходяться в пошуках чогось нового і незвичайного. Того, що неможливо купити навіть в спеціалізованому магазині. Тривимірна друк дозволяє створити для них унікальні і корисні речі: від принад для риб до снастей.

Деталі для моделювання та хобі

Дана ніша в Росії ще досить вільна. Коли деталь потрібна терміново, виникає проблема: купити її ніде, а чекати замовлену з-за кордону – довго. В цьому випадку 3Д друк стане хорошою альтернативою.

Автозапчастини

Запасні частини для автомобілів, виконані на 3D-принтері, значно дешевше промислових зразків. У деяких випадках надруковані вироби особливо актуальні:

власники обмежені в часі, деталь потрібна терміново;
автозапчастин годі й шукати в роздрібному продажі;
вартість оригінальної деталі дуже висока;
запчастина реалізується тільки в зборі з іншими.

Відновлення шестерінки на 3Д принтері

Реальний приклад: власники Toyota Avensis часто стикаються з поломкою пластмасової форсунки омивача лобового скла. Ця запчастина не продається у дилерів окремо, а повністю механізм висунення форсунки омивача варто в районі 10000 рублів.

У сфері автотюнінгу тривимірна друк також буде актуальна. Любителі покращувати своє авто і робити його неординарним готові добре платити за це. Запити замовників залежать тільки від їх фантазії: від бамперів до набалдашників на ручку важеля КПП. Варіанти готових моделей можна подивитися на Thingeverse.

процес друку

Підготовлену модель можна відправити на принтер через USB-носій, за допомогою SD-карти або через Wi-Fi. Інтерфейс більшості принтерів призначених для домашнього використання простий і зрозумілий, не викликає складнощів з запуском процесу.

На швидкість друку впливають настройки принтера, такі як товщина шару і заповнення, розмір і складність моделі. Зазвичай перед тим, щоб потримати в руках першу самостійно надруковану фігурку або деталь, проходить кілька годин.

Забезпечте хорошу вентиляцію в приміщенні, де знаходиться принтер, оскільки при його роботі від нагрівання пластику з’являється характерний запах.

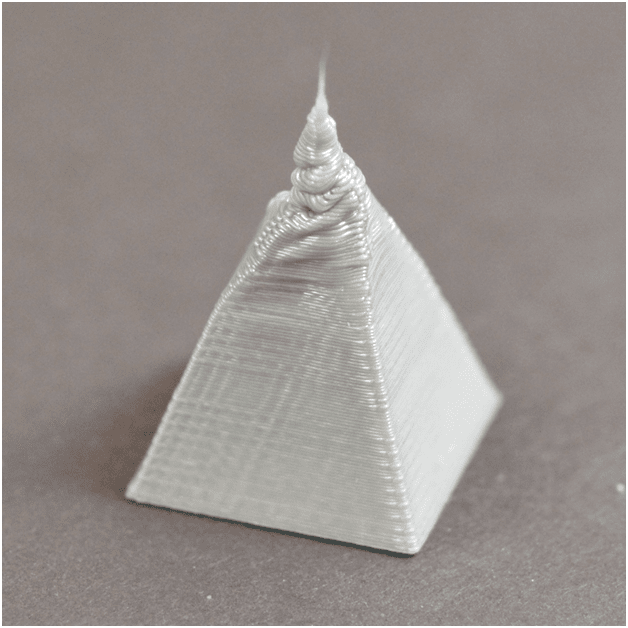

Можливі «підводні камені»

Друк перших декількох моделей – це процес хвилюючий, непередбачуваний і захоплююче-цікавий. На ваших очах буде поступово створюватися нова річ. Але потрібно підготуватися до того, що не відразу все піде гладко. Небажано виставляти для друку моделей високу або максимальну швидкість, бажаючи швидше отримати готовий виріб – поспіх позначиться на якості і поверхню виробу може виявитися нерівній, а контури – неакуратними.

У вас може не відразу вийти підібрати правильну температуру для матеріалу, який планується використовувати. У принтерах використовуються терморезистори з різною чутливістю, що вплине на температуру з якої буде плавитися пластик.

Навіть матеріали від одного виробника, але з різних серій або різних кольорів, можуть злегка відрізнятися по температурі плавлення. Природно, перегрітий пластик може дати нерівні, розпливлися контури вироби. Якщо таке сталося, запасіться терпінням і спробуйте ще раз з іншими настройками.

Ще однією можливою проблемою може стати неправильний нагрів платформи. Якщо платформа має дуже низьку температуру, це може привести до відставання вироби і його деформації.

технологія DLP

Дана технологія багато в чому схожа з технологією SLA. Загальна в їх принцип роботи – затвердіння рідкого фотополімеру світлом. В технології SLA фотополімер твердне при впливі лазерного променя на конкретні області моделі, а DLP використовує для полімеризації ультрафіолетовий проектор і випромінювання потрапляє на весь шар виготовляється моделі одномоментно. DLP, а тим більше LCD-принтери (використовують LCD-матрицю замість проектора) як правило доступніше апаратів з технологією SLA.

За технологією DLP модель формується при постійному підйомі і опусканні платформи. Коли платформа знаходиться в нижній точці свого руху, спрацьовує ультрафіолетовий проектор і засвічує черговий шар матеріалу, викликаючи його полімеризацію. Потім платформа піднімається, щоб свіжий шар моделі відірвався від проекційної поверхні і щоб під нього потрапила наступна порція фотополімера, а потім модель опускається на висоту нового шару над дном ванночки. Цей шар також засвічується і твердне. Процедура повторюється до повного завершення моделі.

Як заробити на фотополімерніке

Застосовуються DLP-принтери в стоматології, для виготовлення прототипів коронок і протезів, в ювелірній промисловості, дизайні, виробництві сувенірної продукції, машинобудуванні та інших сферах.

Позитивна сторона методу – в можливості виготовляти моделі з високою деталізацією і гладкою поверхнею, яка потребує такої серйозної постобработки, як при друку за технологією FDM. Точність друку за технологією DLP порівнянна з точністю технології SLA і починається від 12 мікрон в окремих пристроїв, у порівнянні з мінімально можливими 50 мкм у FDM-моделей.

Недоліком технології можна назвати досить високу вартість витратних матеріалів. Ціна на фотополімерні смоли починається від 80 $ за літр, тоді як кілограм пластикової нитки для FDM-друку можна придбати за 35 $.

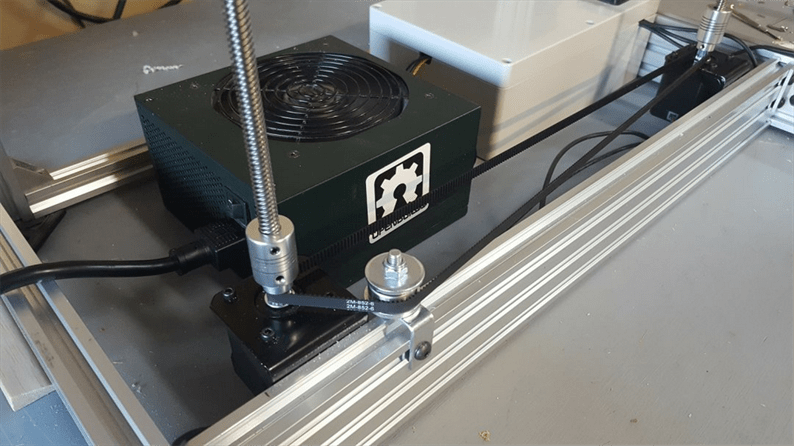

Підготовка джерела живлення

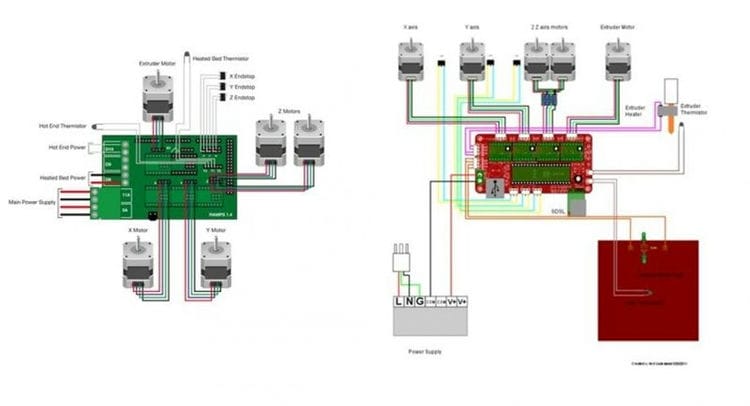

Перш за все, ми з’єднуємо два дроти між собою (як зазначено на малюнку), щоб було пряме харчування з вимикачем на підставку. Після цього ми вибираємо один жовтий (12V) і один чорний дріт (GND) для харчування контролера.

Перевірка двигунів і програма Arduino IDE

Тепер ми збираємося перевірити двигуни. Для цього нам потрібно завантажити Arduino IDE (фізична обчислювальна середа), можна знайти за адресою: http://arduino.cc/en/Main/Software.

Нам потрібно, завантажити і встановити версію Arduino 23.

Після того, як ми встановили Arduino, ми підключимо наш комп’ютер з ЧПУ контролера Рампи / Sanguino / Gen6-7 за допомогою кабелю USB, ми виберемо відповідний послідовний порт під Arduino інструментів IDE / послідовний порт, і ми будемо вибирати тип контролера під інструменти плати (рампи (Arduino Mega 2560), Sanguinololu / Gen6 (Sanguino W / ATmega644P – Sanguino повинен бути встановлений всередині Arduino)).

Основне пояснення параметра, всі параметри конфігурації знаходяться в configuration.h файлу:

У середовищі Arduino ми відкриємо прошивку, у нас вже є долучення / Sketchbook / Marlin і ми побачимо параметри конфігурації, перед тим, як завантажимо прошивку на наш контролер.

define MOTHERBOARD 3, відповідно до реального обладнанням, ми використовуємо (Рампи 1,3 або 1,4 = 33, Gen6 = 5, …).
Термістор 7, RepRappro використовує Honeywell 100k.
PID – це значення робить наш лазер більш стабільним з точки зору температури.
Крок на одиницю, це дуже важливий момент для того, щоб налаштувати будь-який контролер

Принтер. Управління комп’ютером.

Управління принтером через комп’ютер.

Програмне забезпечення: існують різні, вільно доступні програми, які дозволяють нам взаємодіяти і управляти принтером (Pronterface, Repetier, …) ми використовуємо Repetier хост, який ви можете завантажити з http://www.repetier.com/. Це проста установка і об’єднує шари. Слайсер є частиною програмного забезпечення, яке генерує послідовність розділів об’єкта, який ми хочемо надрукувати, пов’язує ці розділи з шарами і генерує G-код для машини. Зрізи можна налаштувати за допомогою параметрів, таких як: висота шару, швидкість друку, заповнення, і інші, які мають важливе значення для якості друку.

Звичайні конфігурації слайсера можна знайти в наступних посиланнях:

Skeinforge конфігурація: http://fabmetheus.crsndoo.com/wiki/index.php/Skeinforge
Конфігурація Slic3r: http://manual.slic3r.org/

У нашому випадку ми маємо профіль configuret Skeinforge для принтера, які можна інтегрувати в приймаючу друкарську головку програмного забезпечення.

Регулювання струму і інтенсивність

Тепер ми готові протестувати двигуни принтера. Підключіть комп’ютер і контролер машини за допомогою кабелю USB (двигуни повинні бути підключені до відповідних гнізд). Запустіть Repetier хостинг і активуйте зв’язок між програмним забезпеченням і контролером, вибравши відповідний послідовний порт. Якщо з’єднання пройшло успішно, ви зможете контролювати підключення двигуни з використанням ручного управління справа.

Для того, щоб уникнути перегріву двигунів під час регулярного використання, ми будемо регулювати силу струму, щоб кожен двигун міг отримати рівномірне навантаження.

Для цього ми будемо підключати тільки один двигун. Ми будемо повторювати цю операцію для кожної осі. Для цього нам знадобиться мультиметр, прикріплений послідовно між джерелом живлення і контролером. Мультиметр повинен бути встановлений в режимі підсилювача (поточного) – дивись малюнок.

Потім ми підключимо контролер до комп’ютера знову, увімкніть його і виміряйте струм за допомогою мультиметра. Коли ми вручну активували двигун через інтерфейс Repetier, ток повинен зрости на певну кількість міліампер (які є поточними для активації крокової двигуна). Для кожної осі ток трохи відрізняється, в залежності від кроку двигуна. Вам доведеться налаштувати невеликий потенціометр на управління крокової інтервалу і встановити поточне обмеження для кожної осі відповідно до таких контрольними значеннями:

Плата проводить струм близько 80 мА

Ми подамо струм на 200 мА для Х і Y-осі степпери.

400 мА для Z-осі, це потрібно через більшої потужності, щоб підняти друкарську головку.

400 мА для живлення двигуна екструдера, оскільки він є потужним споживачем струму.

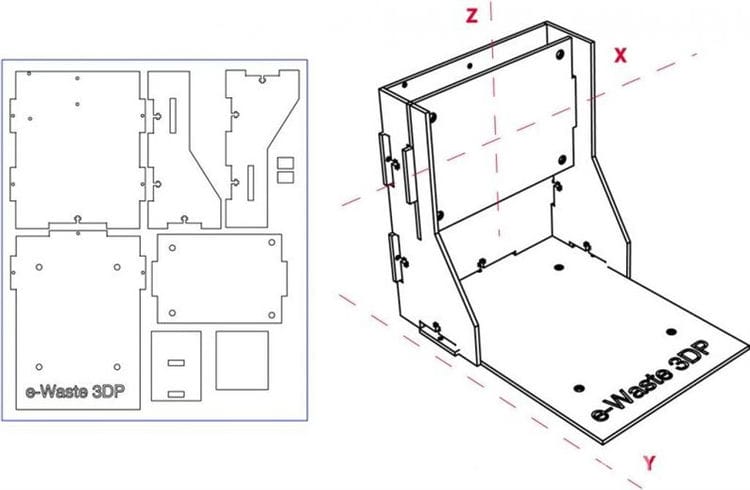

Створення машини структури

У наступній посиланням ви знайдете необхідні шаблони для лазерів які вирізують деталі. Ми використовували товщиною 5 мм акрилові пластини, але можна використовувати і інші матеріали, як дерево, в залежності від наявності та ціни.

Конструкція рами дає можливість побудувати машину без клею: всі частини зібрані за допомогою механічних з’єднань і гвинтів. Перед лазером вирізують частини рами, переконайтеся, що двигун добре закріплений в CD / DVD дисководі. Вам доведеться вимірювати і змінювати отвори в шаблоні САПР.

Калібрування X, Y і осі Z

Хоча скачана прошивка Marlin вже має стандартну калібрування для вирішення осі, вам доведеться пройти через цей крок, якщо ви хочете точно налаштувати свій принтер. Тут вам розкажуть про прошивки які дозволяють задати крок лазера аж до міліметра, ваша машина насправді потребує цих точних налаштуваннях. Це значення залежить від кроків вашого двигуна і за розміром різьби рухомих стержнів ваших осей. Роблячи це, ми переконаємося, що рух машини насправді відповідає відстаням в G-коду.

Ці знання дозволять вам побудувати CNC-машину самостійно в незалежності від складових типів і розмірів.

В цьому випадку, X, Y і Z мають однакові різьбові шпильки так калібрувальні значення будуть однаковими для них (деякі можуть відрізнятися, якщо ви використовуєте різні компоненти для різних осей).

Ми повинні будемо розрахувати, скільки кроків двигуна необхідні для переміщення 1 мм каретки. Це залежить від:

Радіуса шківа.
Кроку на оборот нашого крокової двигуна.

Мікро-крокові параметри (в нашому випадку 1/16, що означає, що за один такт сигналу, тільки 1/16 кроку виконується, даючи більш високу точність в систему).

Ми встановлюємо це значення в прошивці (stepspermillimeter).

Для осі Z:

Використовуючи інтерфейс Controller (Repetier) ми налаштовуємо вісь Z, що дозволяє рухатися на певну відстань і вимірювати реальне зміщення.

Як приклад, ми подамо команду, щоб він рухався на 10 мм і виміряємо зміщення 37.4 мм.

Існує N кількість кроків, визначених у stepspermillimeter в прошивці (X = 80, Y = 80, Z = 2560, EXTR = 777,6).

N = 2560

N = N * 10 / 37,4

Нове значення має бути 682,67.

Ми повторюємо це протягом 3 або 4 раз, перекомпіліруя і перезавантажуючи прошивки для контролера, ми отримуємо більш високу точність.

У цьому проекті ми не використали кінцеві установки для того, щоб зробити більш точним машину, але вони можуть бути легко включені в прошивку і вона буде готова для нас.

Ми готові до першого випробування, ми можемо використовувати перо, щоб перевірити, що відстані на кресленні вірні.

Дитячі іграшки та розваги

Користувачі створюють інтернет-спільноти, де викладають в загальний доступ 3д моделі різноманітних дитячих іграшок, кубиків, конструкторів і фігурок. Крім того, діти можуть роздрукувати на домашньому пристрої свої власні фантазії. Намальовані в програмі, малюнки «оживають» у них на очах завдяки технології пошарового синтезу. 3д принтер став відомим ще й тому, що можна зробити фото або відео нової вигадки і викласти її в Мережу – для оцінки іншими власниками тривимірного пристрою.
Для створення дитячих шедеврів варто запастися широким колірним спектром ABS і PLA пластиків, так як напрямок вимагає максимального буйства фарб. Для цих робіт відмінно підійде високотехнологічний принтер Space Monkey Gorilla. Широкий, він дозволяє створювати монолітні іграшки великих розмірів, і його яскравий нестандартний дизайн прекрасно впишеться в інтер’єр дитячої кімнати.

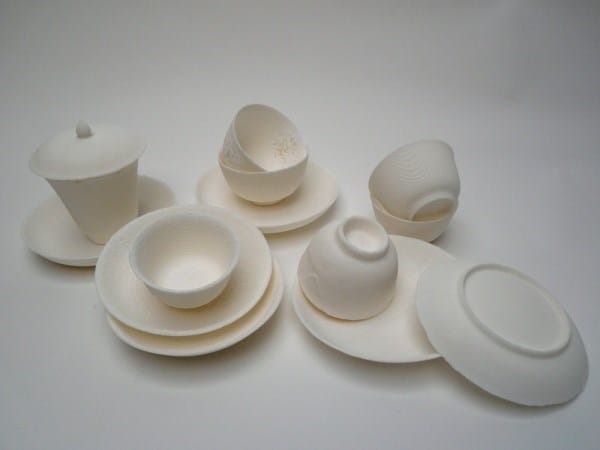

Посуд і домашнє начиння

У сфері виробництва кухонного начиння технологічні новинки впроваджуються нечасто. Але технологія 3д друку в корені змінила структуру виробництва посуду. На зміну кераміці та фарфору прийшли значно більш економічні пластики: поліетилен низького тиску, поліпропілен, а також акрил і ABS-пластик.

У домашніх умовах варто почати з посуду простіше, з загальнодоступних полімерів в якості будівельного матеріалу: з пластикових контейнерів, підставок, формочок, друшляків, тарілок, обробних дощок і кришок. Для їх виготовлення досить мати полімерну нитку одного кольору і зручний принтер, такий як Ultimaker 2 Extended – високошвидкісна модель за демократичною для своєї якості ціною.

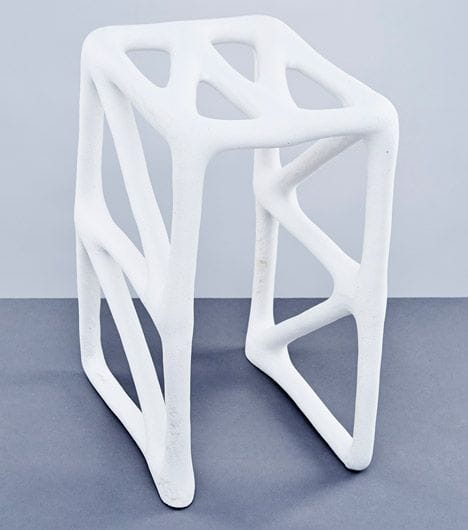

Меблі та фурнітура

Меблі асоціюється з чимось більшим і громіздким, але тривимірні нововведення добралися і до цієї патріархальної сфери. Голландські розробники придумали збирати меблі з осередків різної форми, які можна друкувати окремо і потім скріплювати клеєм. Основні плюси такої меблів і предметів інтер’єру – це простота їх виготовлення. Використовується тільки один вид пластику, екологічність також на високому рівні. Що можна виготовити на 3д принтері? Це можуть бути невеликі стільці, стільниці, диванчики. Інший варіант – окремо роздрукувати оригінальну ніжку для круглого столика, підставку для лампи, ручки для висувних ящиків, а також етажерки, вішалки, патрони для світильників і замки.
Для друку таких масштабів вибирається 3д принтер великої місткості і з широкою платформою, наприклад, такий як Leapfrog Creatr XL. Його габарити дозволяють друкувати предмети до 60 см у висоту.

Використані джерела і корисні посилання по темі: https://aD-Ma.ru/3d-printer-svoimi-rukami/ https://top3dshop.ru/blog/3d-printer-na-relsah-svoimi-rukami-opisanija- i-kejsy.html https://businessideas.com.ua/business-ideas/pechatat-na-3D-printere https://club.dns-shop.ru/blog/t-297-3d-printeryi/20030- primenenie-3d-printera-v-byitu / https://tehnika.expert/cifrovaya/printer/3d-chto-mozhno-napechatat.html https://top3dshop.ru/blog/3D-printer-for-beginners-how -to-start-printing.html https://sdelay.tv/blogs/sergey-n/delaem-samodelnyi-3d-printer https://robot-ik.ru/obzory/chto-mozhno-pechatat-i-delat -na-3d-printere-doma-iv-kommercheskih-tselyah /

Джерело запису: lastici.ru
