Для початку потрібно вирішити, що ви хочете отримати від майбутньої печі. Якщо вам потрібно тільки опалювати кімнати, а для приготування їжі ви користуєтеся балонним газом або електрикою, то вибирайте варіант без плити і духовки. Той, хто любить м’яке цілюще тепло, вибирає варіант з лежанкою.

Для регулярної теплової обробки великої кількості продуктів і кормів для домашніх тварин найпростіша піч з варильною поверхнею буде в самий раз.

Ми розглянемо три приклади печей з покроковим керівництвом по їх кладці:

Просту прямоточну;
З вручений плитою;
Опалювальну.

Скажемо відразу, що від простої конструкції, позбавленої газових оборотів, чекати високої тепловіддачі можна. З цієї причини такі печі ставлять в гаражах і інших невеликих приміщеннях площею не більше 16 м2.

Ми розглянемо цей варіант для того, щоб новачки отримали перший нескладний урок практичної кладки.

Прямоточная опалювальна конструкція розрахована на обігрів невеликої кімнати

Під таку грубку не потрібен потужний фундамент. Відібрала велику щебінку шаром в 15-20 см, заливши її цементним розчином і вирівнявши поверхню за рівнем, через пару днів можна приступати до кладки.

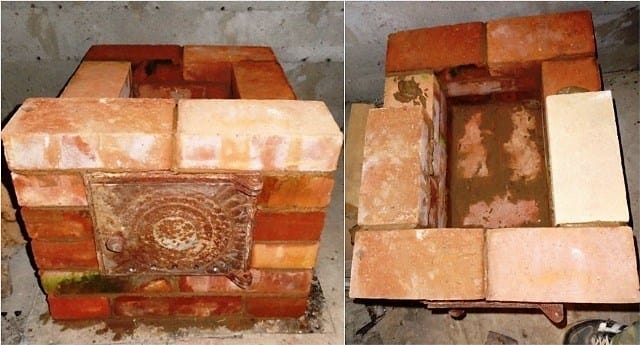

Розміри печі в плані: ширина 2 цегли (51 см), глибина 2,5 цегли (64 см). Оскільки поддувальной камери в ній немає, то отвори для надходження повітря свердлять прямо в топкової дверцятах.

Шостий ряд перекриває дверку топкової камери. Вид згори допомагає краще зрозуміти спосіб розкладки цегли.

Порядовки у такій конструкції нескладні. Головна умова під час роботи – дотримуватися перев’язку швів так, щоб верхній цегла закривав шов між двома нижніми.

На восьмому ряду топливник завужувати, використовуючи для цього половинки і «трехчетвертки» – ¾ від цілого цегли. Вихід з топки таким чином виходить перетином в 1 цеглу (125х250 мм).

Наступний ряд (дев’ятий) викладають так само як сьомий, використовуючи цілий цегла.

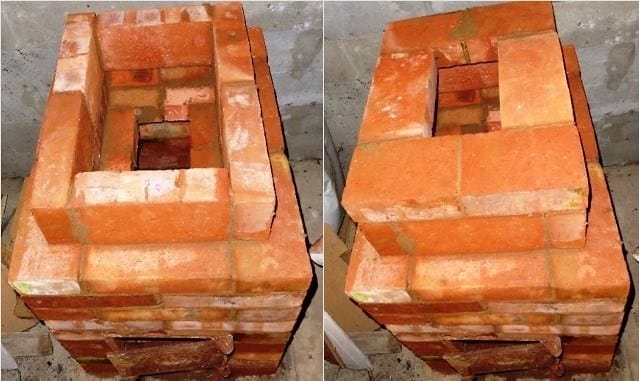

Після цього ярус цегли ставлять на ребро врівень з внутрішньою гранню нижнього ряду. Новий ярус кладуть плазом, використовуючи два цілих цегли і чотири «трехчетвертки». Таким способом димовий канал знову звужує для того, щоб затримати гази і підняти тепловіддачу.

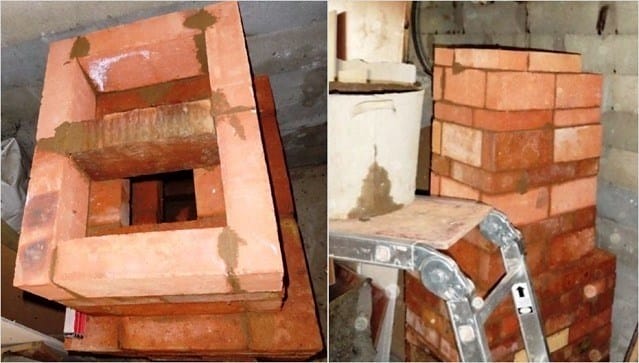

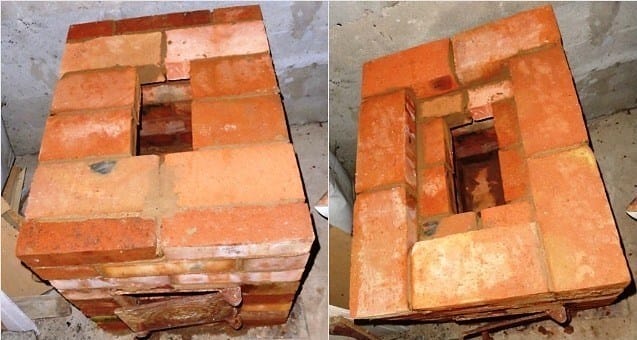

На наступному ярусі камені кладуть на ребро. Посередині димового каналу ставлять цегла. Таким способом піч піднімають ще на п’ять рядів (один ярус на ребро і цегла посередині, інший ярус плазом).

Решта чотири яруси кладуть плазом. Останніми двома рядами кладки димовий канал звужує до розміру 12х12 см (півцеглини). На цьому рівні в піч ставлять димову засувку. Зверху в неї вставляють сталеву трубу.

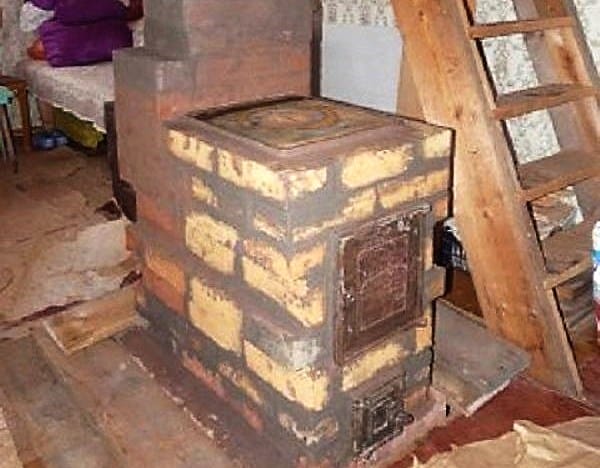

Піч з варильною плитою

У найпростішому варіанті така конструкція має невеликі габарити (ширина 2, а глибина 3 цегли – 78х53 см). Проте, навіть на такій обмеженій площі можна розмістити одноконфорочная плиту.

Робота спирається, коли під рукою є все необхідне.

Тому заздалегідь купите такі матеріали та приладдя:

Повнотіла червона цегла – 107 шт;
Поддувальную дверку – 1 шт;
Колосникові грати – 1 шт;
Одноконфорочная чавунну плиту – 1 шт;
Топкові дверцята – 1 шт;
Засувку для труби – 1 шт.

Вогнетривку цеглу для грубки, що працює на дровах, не потрібен. Його покупка – зайва трата грошей. А ось червоний слід вибирати ретельно, отбраковивая тріснув і нерівний.

підготовка розчину

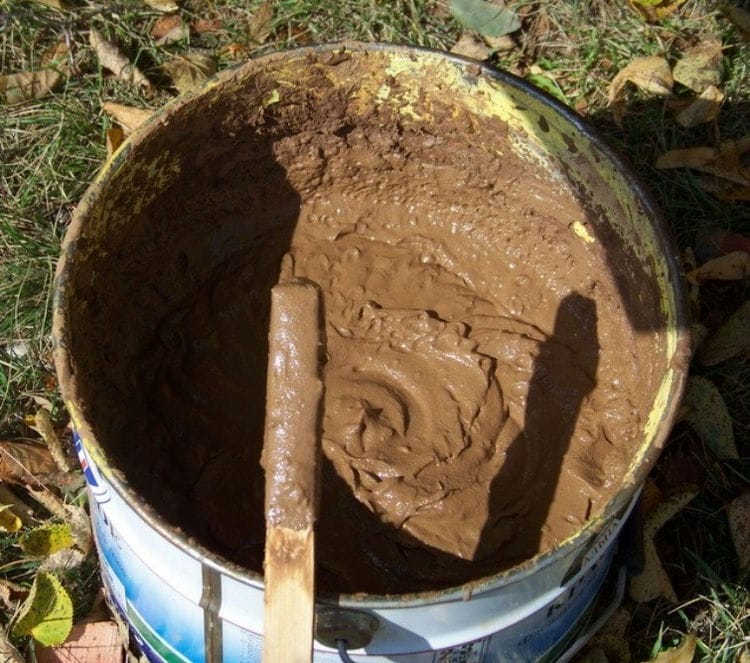

Кладочні суміш роблять, перемішуючи чотири частини глини з однією частиною води і додаючи до них вісім частин просіяного піску. Нормальна консистенція визначається просто: розчин легко сповзає з кельми, не залишаючи на ньому патьоків. При кладці він не повинен витікати з швів.

Обсяг розчину визначають, орієнтуючись на кількість цегли. При оптимальній товщині шва (3-5 мм) одного відра вистачає на 50 штук.

Підготувавши кладочную суміш, можна приступати до закладення підстави. Його ширину роблять на 10 см більше ширини печі. Висоту фундаменту підбирають таку, щоб низ першого ряду цегли був на рівні підлоги.

Приблизний прообраз грубки

Якщо підпілля досить глибоке (50-60 см), то копати яму під фундамент не потрібно. Досить зробити опалубку по грунту розміром в плані 76 х (51 + 10см). На її дно укладають два шари руберойду для захисту від вологи. Уклавши бетон, йому дають тиждень для набору міцності після чого приступають до кладки.

Розміри розглянутої нами печі з варильною плитою – 3 х 1,5 цегли (76х39 см).

Рада майстра: кожен новий ярус цегли розкладайте без розчину (насухо). Виконавши підгонку цегли за розміром, можна починати кладку.

Перший ряд ставлять на шар глиняного розчину (4-5 мм). Вирівнявши підставу за рівнем, викладають другий, залишаючи місце для поддувальной дверки.

Перед монтажем дверки до неї потрібно прикрутити м’яку дріт і закласти її кінці в шви для кращої фіксації.

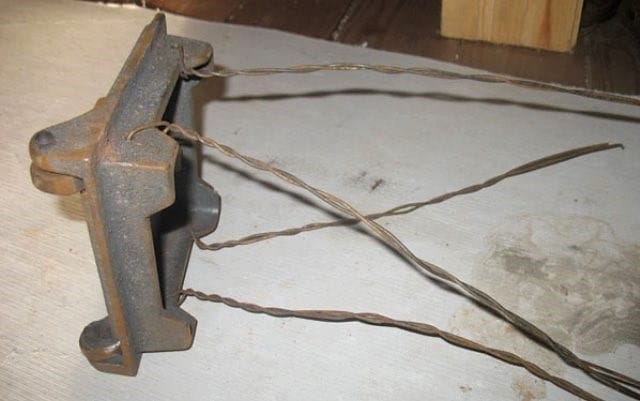

У рамці чавунної дверки є чотири отвори для дроту, що служить для фіксації в кладці

Для компенсації терморозширений металу, між дверцятами і цеглою залишають зазор. Перед установкою її рамку обмотують мокрим азбестовим шнуром.

Кладку третього ряду ведуть, перекриваючи шви другого. На цьому рівні в топливнике встановлюють колосникові грати.

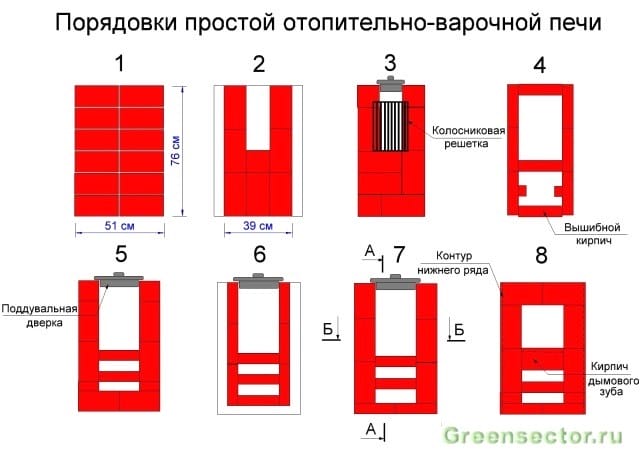

Схема порядовки з 1 по 8 ряд

Четвертий ряд ставлять на ребро, дотримуючись перев’язку швів, і формують стінки камери згоряння. За нею буде знаходитися перший і єдиний димооборот (дивись розріз А-А на схемі №2). Для чищення його дна в задній стінці без розчину ставлять так званий вишибной цегла, періодично виймаємо для видалення золи. Усередині димоходу роблять дві підставки з шматочків цегли для обпирання внутрішньої перегородки.

Камені п’ятого ряду ставлять плазом, залишаючи місце для топкової дверки. У задній частині печі на порядовке ми бачимо стінки двох димових каналів. Їх поверхню під час роботи потрібно ретельно очищати мокрою ганчіркою від виступаючої з швів глини. Це важлива умова для забезпечення гарної тяги.

Корисна порада! Орієнтуючись на креслення порядовок, не забувайте дивитися на два розрізи грубки. Вони допоможуть вам краще уявити її конструкцію і не помилитися при розкладці цегли.

Схема порядовки з 9 по 11 ряд

Піднявши в кладку до восьмого ряду, перекривають топкові дверцята, заклавши в шви дріт, фіксуючу її рамку. На цьому ж рівні в задній частині паливної камери ставлять цегла зі скошеним торцем – димової зуб. Він покращує теплову віддачу, перешкоджаючи швидкому виходу димових газів в трубу.

Закінчивши дев’ятий ряд, по ньому на глиняному розчині укладають азбестовий шнур. Він необхідний для герметизації стиків чавунної плити і цегли. На десятому ряду топливник перекривають вручений плитою.

На одинадцятому в трубі встановлюють димову засувку. Її по контуру також ущільнюють азбестовим шнуром, змоченим в глині.

12 і 13 ряд – формування стінок труби. Після їх завершення на піч ставлять легку трубу з листового металу, виведену на дах.

Різновиди цегляних печей

Цегляні печі діляться за призначенням, типу руху газів, продуктивності і періодичності топки. Для того щоб зробити вірний вибір, потрібно визначитися як мінімум з трьома критеріями. Розміри печі залежать від наявної площі, а її зовнішній вигляд від особистих переваг. Тому провідним параметром залишається призначення.

Опалювально-варильні. З назви зрозуміло, що вона виконує роль обігріву приміщення і використовується для приготування їжі. Оснащена теплогенеруючою поверхнею і поверхнею. Цегляна піч може оснащуватися тільки поверхнею з чавуну.
Опалювальні. Основне призначення – обігрів приміщення. При цьому обігріваються кімнат може бути від однієї до трьох. Найкращий варіант, коли стінки пічки служать міжкімнатними перегородками.
Варильні. Використовуються виключно для приготування їжі. Мають компактні розміри і варильну поверхню. Тепла для обігріву приміщення такої грубкою буде недостатньо.
Багатофункціональні. Дані печі можуть мати певне призначення або застосовуватися відразу для декількох цілей. Крім обігріву приміщень і наявності вручений панелі, є можливість випікання хліба, сушіння білизни і так далі.

Вибір піску і розчину

Кладуть цеглу на розчин. Готується він з глини. Зверніть увагу, що для червоної цегли підійде червона глина, а для шамотного потрібна шамотна глина. Можна приготувати розчин з річкового піску з зерном фракцією 1-1,5 мм і глини щодо 2,5: 1 з додаванням води до потрібної консистенції. Найбільш простий варіант купити готову пічну суміш.

для опалення

Найпоширеніша і проста. Застосовується тільки для обігріву. Використовується в основному на віддалених від газопроводів будинках. Також часто її встановлюють як піч-камін. До них відносяться каміни, які можуть мати закриту або відкриту топку, що дозволяє ефективно обігрівати до 20 м² приміщення. Включають топковий камеру (може викладатися або придбавається окремо), зольник і димар.

Піч-камін на дачі

джерело pechnoy.guru

Тепловіддача залежить від типу кладки, розміру стінок і використовуваних матеріалів. Найпопулярніший варіант кладки – одну цеглину. Стіни прогріваються до 600 градусів. Форма буває витягнутої, широкої, круглої, трикутної. Вибір форми залежить від бажання власника будинку, інтер’єру і площі самого приміщення. Для декорування застосовують камінь, штукатурку і плитку.

Найпростіше зробити прямокутну або квадратну піч. Всі інші варіанти треба довірити гарного фахівця, оскільки є багато нюансів і особливостей кладки, про яких завжди треба пам’ятати. Для збільшення герметичності піч можуть зовні оснащувати листовим металом, що дозволяє обігрівати великі будинки.

для обігріву

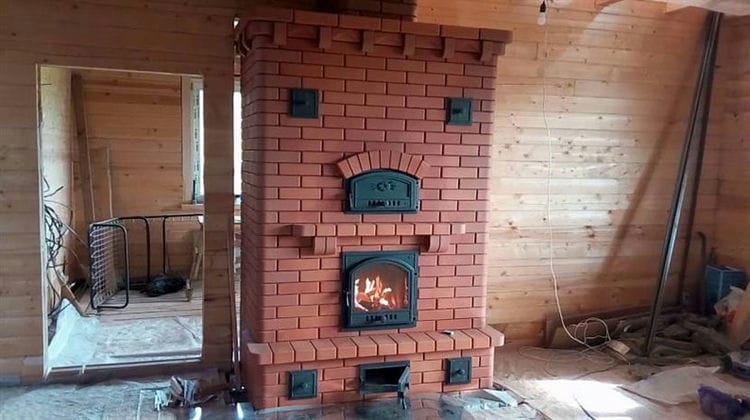

Розглянемо, як скласти піч з цегли для опалення. Для прикладу візьмемо піч 51см х 90см х 2м 38см (ШхГхВ).

Будуть потрібні такі матеріали:

пісок / глина / цегла (18/9 відер / 390 штук червоний, повнотіла);
дверки (прочищувальна і піддувальна);
рулон гідроізоляційного руберойду (60см х 1м);
одна засувка і решітка 40х25 см;
один лист зі сталі передтопковий 70х50 см.

Процес кладки наступний:

Кладеться основа, яка виступає першим рядом. Обов’язково треба перевіряти рівнем горизонтальність. Найважче працювати з кутами. Рекомендується встановити на кутах шаблонні стійки з низу до верху.
З торця кладуться два камені зі скошеними гранями.
Ставиться дверцята поддува, фіксується.
На наступних 2 ярусах робиться зольна камера.
Викладається камера топки, ставиться решітка.
Дверцята топки ставиться з 7 по 8 яруси, ззаду кладуться скошені цеглини (вони покращують тягу всередині печі).
На 9 перекривається дверцята топливника.
Димовідвід і паливна камера кладуться з 10 по 16 ряди.
Прочищувальна дверцята ставиться на 17 ряду.
Димооборотние канали робляться на 18-30 рядах. Стіни повинні бути рівними, всередині стінки затираються мокрою ганчіркою.
На наступних двох ярусах робиться звід перекриття печі.
Останні 2 ярусу викладаються для димової труби.

Як зробити піч з цегли для будинку своїми руками, якщо приміщення невеликих розмірів, описано вище. Головне дотримуватися всіх вимог і правил. Після закінчення кладки конструкцію треба залишити для просушування. Через сім днів потрібно провести пробну топку.

економний варіант

Якщо ваш бюджет обмежений і саме приміщення маленьке, тоді подібна конструкція стане справжнім порятунком. Існує багато досить простих схем економічних грубок. Можна спробувати робити їх самостійно або замовити установку. Але в будь-якому випадку, треба розуміти, як класти піч з цегли своїми руками. Навіть якщо ви самі не будете займатися кладкою, то знання як скласти піч дозволять вам контролювати всі роботи.

Перше, що треба зробити, ще до того, як класти піч – знайти для неї місце. Так як загальна маса всієї конструкції буде порівняно невелика, то не буде і жорстких обмежень, які є для традиційних моделей. Можна на підлозі закріпити міцні дошки або інший аналогічний матеріал, обов’язково використовувати відповідну гідро- і теплоізоляцію. Цей матеріал тільки негорючий. Далі укладається руберойд-клейонка, за розмірами відповідний конструкції з невеликим запасом. Далі насипається 2 см піску, вирівнюється.

Кладка конструкції відбувається наступним чином:

Без розчину 1-й ярус кладуть відразу на пісок. Камені змащують тонким шаром розчину, ставлять дверцята поддува з торця, обмотавши її азбестом. Дверку фіксують і формують піддавали, використовується шамот і укладається решітка.
Камені ставлять руба, формується канал для відведення диму, робиться основа перегородки. Один камінь лягає без розчину, потім він забирається. Ставиться і фіксується дверцята топливника.

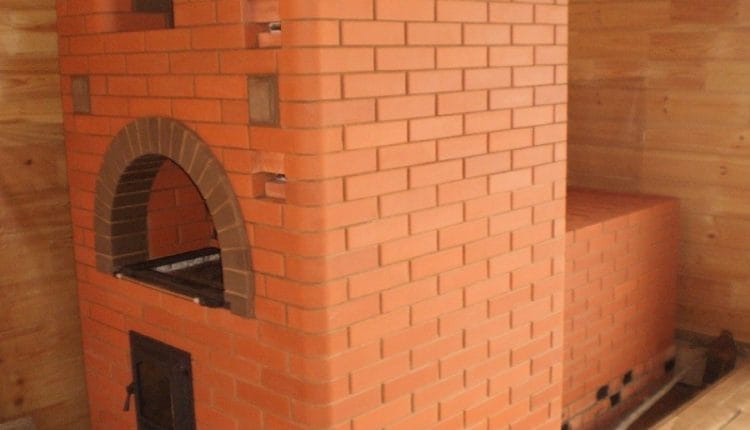

російська піч

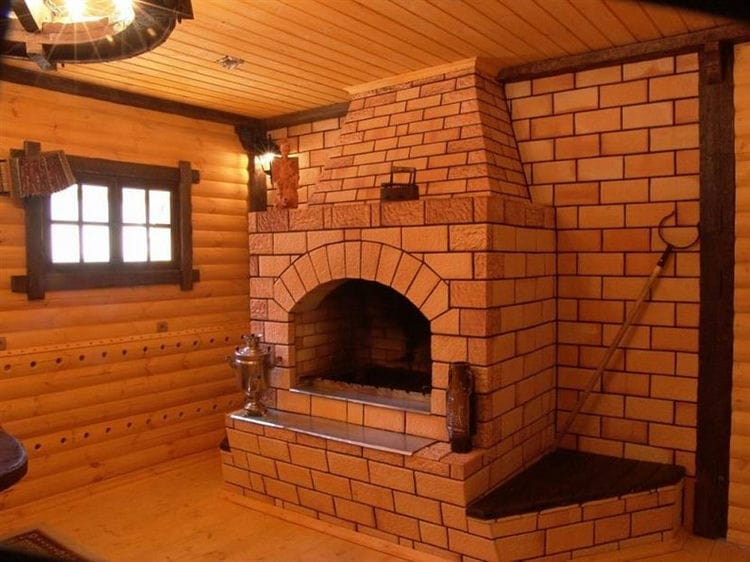

Великогабаритна і багатофункціональна піч. Але її розміри виправдовує наявність – вільного місця на якому можна відпочити. Під ліжком є топка, в ній можна готувати їжу. Поруч з топкою варто плита, а трохи нижче піддавали, яке підтримує вогонь. Так само там передбачена ніша для свежеприготовленной їжі.

Російська піч без праці прогріє приміщення розмір якого перевищує 40 квадратних метрів. Але для повноцінної роботи потрібно багато сировини.

матеріали

Тепловіддача і довговічність печі буде залежати, від матеріалу, який використовувався при будівництві. Тому цей етап дуже важливий.

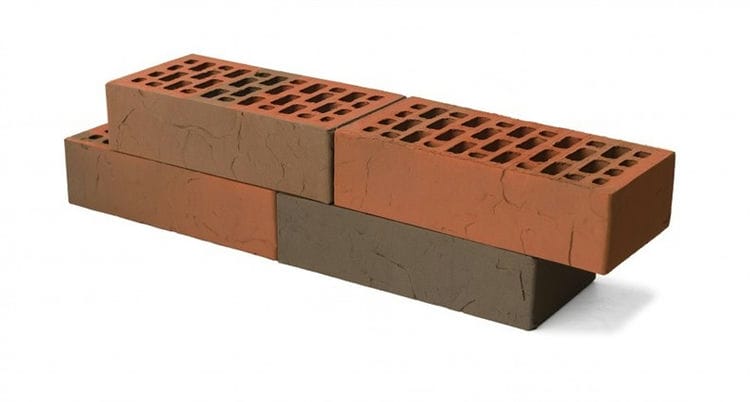

Для облицювання використовують керамічну цеглу – марки М-500. Він нечутливий до перепадів температур. А топку, потрібно викладати лише з вогнетривкої цегли.

Крім цегли використовується:

Просіяний пісок.
Глина – нормальної жирності.

підготовка

Насамперед потрібно визначитися з місцем розташування печі. Оскільки маса конструкції невелика, обмежень, властивих традиційним цегляним рішенням, немає. Закріпивши міцні дошки або відповідний альтернативний матеріал, «фундамент» тепло- і гідроізолюють.

Роль ізолятора може зіграти негорючий матеріал – наприклад, базальтова вата. Поверх підстави кладуть поліетилен або руберойд. Розмір останніх відповідає розмірам підстави плюс невеликий припуск.

Зверху насипають шар піску товщиною 1-2 см. Вирівнюють підсипку. Важливо зробити основу рівною – від цього залежить якість конструкції і зручність подальшої роботи.

схема кладки

Пічна порядовка наступна:

Перший ряд кладуть на пісок, не використовуючи розчин. Дюжину цегли вирівнюють строго по рівню. Цегла тонкошарових промащують сумішшю, після чого з торця монтують дверцята піддувала. Дверку попередньо обмотують по периметру шнуром азбесту, що компенсує Терморозширені металу.
Після фіксації дверцята за допомогою дроту кладуть другий ряд згідно зі схемою. Формують піддавали.
У хід йде шамот (на схемі він відрізняється жовтим відтінком). Після кладки над піддувалом монтують грати.
До цього цегла клали плазом. На цьому ряду його кладуть на ребро. Формують димовідвідний канал, всередині якого роблять основу для перегородки. Один з цегли (його видно на ілюстрації) кладуть «насухую» – згодом його приберуть. Після цього монтують дверцята топливника, яку перед монтажем кілька разів обертають смужками азбесту. Але робити це потрібно так, щоб дверцята добре відкривалася догори. Елемент фіксують дротом і парою цегл.
Знову кладуть цеглу плазом, дублюючи попередній ряд.
Знову черга «ребра» – це другий і останній ряд, в якому цегла кладуть таким чином. Виняток – наступний ряд, в якому одна зі стінок формується кладкою на ребро. Стінки димоходного каналу потрібно протерти вологою ганчіркою.
Цегла кладуть плазом згідно зі схемою. Тильну стінку роблять, знову використовуючи формат «на ребро».
Цим рядом закривають топливник. Пара цегли повинні нависати над паливником, щоб полум’я зміщувалося до середини вручений панелі – на той випадок, якщо грубку будуть експлуатувати як камін (не закриваючи дверцята топки).
Цеглини трохи зрушують до тильної стіни, щоб підперти дверку топливника. Перед цегляною кладкою прокладають смужки азбесту, змочені у воді. Завдяки цьому забезпечують герметизацію зазору між керамікою і чавуном. Безпосередньо на глиняний розчин чавунну панель класти не можна, інакше різниця в параметрах терморозширений матеріалів призведе до появи тріщин.
На цьому етапі стартує формування димовідвідної труби. Остання за планом повинна плавно розширюватися до тильної сторони. Але з цегли роблять тільки димохідну основу. Іншу частину роблять з легкого металу. В іншому випадку надмірна маса елемента може призвести до зміщення центру ваги грубки.
Тут монтують засувку, ущільненої смужками азбесту. Останні рекомендується попередньо обмазати глиняним розчином. Це фінальний ряд, яким завершують зведення безпосередньо печі з цегли своїми руками. Частина, що залишилася пара рядів віддана димоходу, який далі буде стикуватися з більш легким каналом з металу.

Після цього прибирають ті цеглини, які на 4-му ряду клали «насухую». На цій же стадії чистять від будівельного сміття димовідвідний канал і поверхня печі.

фінальні роботи

Найпростіша грубка не передбачає серйозних прикрас. Єдине декорування полягає в побілки. До складу рекомендується додати трохи синьки і молока – це вбереже покриття від утворення жовтого нальоту і вибілення.

Потрібно дуже добре промазати шви між цеглою і металом димоходу, а також шви між керамікою і чавуном.

Обов’язково потрібно закрити стик між пічним цеглою і підлогою. Це позбавить від попадання подпечного піску в приміщення. Стик бажано прикрити листом г-подібної форми. Потім роблять плінтусного окантовку, яка служить і декором, і додатковим елементом, що запобігає висипання «фундаментної» підсипання.

Піч готова. На весь процес пішло не більше одного робочого дня. Вже зараз можна спробувати зробити малопотужну розпалювання. Поліна використовувати не можна – тільки щепу або папір. Дров’яна розпалювання створить занадто високу температуру, і конструкція потріскається. Для повноцінного схоплювання суміші потрібно дати тиждень-другий. Після цього вже можна топити «по-дорослому».
